在RC和LC振蕩器中，電阻、電容和電感值隨溫度而變化，因此頻率也會受到影響。使用壓電晶體可以減弱這一現象。在并聯諧振電路中，壓電晶體可提高振蕩器的穩定性，這種振蕩器稱為：晶體振蕩器。

1. 振蕩器頻率穩定性

理想的振蕩器應保持頻率長時間穩定，無頻率變化，輸出波形為清晰的正弦波輸出。晶振頻率穩定是振蕩電路設計的關鍵點，點擊往期文章了解更多：《振蕩電路設計的關鍵：晶振頻率穩定性》

2. 晶體振蕩器的原理：壓電效應

壓電效應和晶片內部的結構有關。石英晶體的化學式為二氧化硅，一個硅離子和兩個氧離子交替排列組成的正六邊形排列結構。當石英晶體受到壓力，表面會產生電荷，電荷量和外機械力成正比的關系。反之，對晶片兩端的電極施加電壓時，晶體會產生機械變形。這被稱為壓電效應。

3. 石英晶體的工作原理

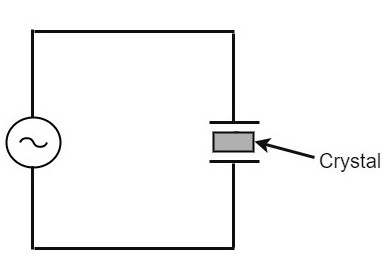

如果施加交流電壓，晶體開始以施加電壓的頻率振動。如果施加電壓的頻率等于晶體的固有頻率，則會發生諧振并且晶體振動達到最大值。這個固有頻率幾乎是恒定的。

4. 晶體的等效電路

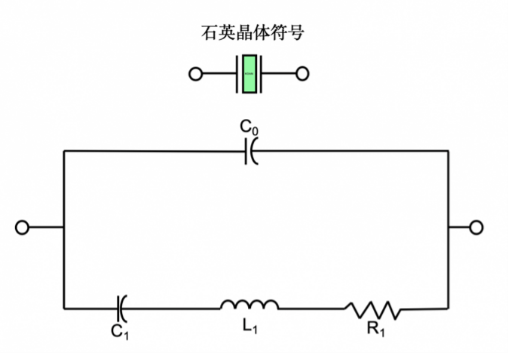

下圖分別表示晶體的符號和等效電路。等效電路包括靜態電容C0, 動態電容C1, 諧振電阻R1, 以及動態電感L1。

5. 電抗頻率曲線

晶體阻抗的斜率表示隨著頻率的增加，在特定的頻率下，串聯電容C和電感L之間的作用產生串聯諧振電路，將晶體的阻抗降低到最小并等于R并得到串聯諧振頻率fs。《往期文章：晶振的電抗頻率曲線圖》

6. 晶體振蕩器電路

優點：頻率穩定性好； Q值非常高《往期文章：品質因數Q值》

缺點：很脆弱，可用于低功耗電路；振蕩的頻率不能明顯改變
