        KOAN晶振會根據特定頻率的溫度特性規律，結合客戶實際應用的溫度范圍，進行晶片切割角度的調整及切割誤差的精選。以最大限度減少晶振在極端溫度下的總頻差。希望您在采購的時候，盡量預判產品的使用環境給我們作為參考。

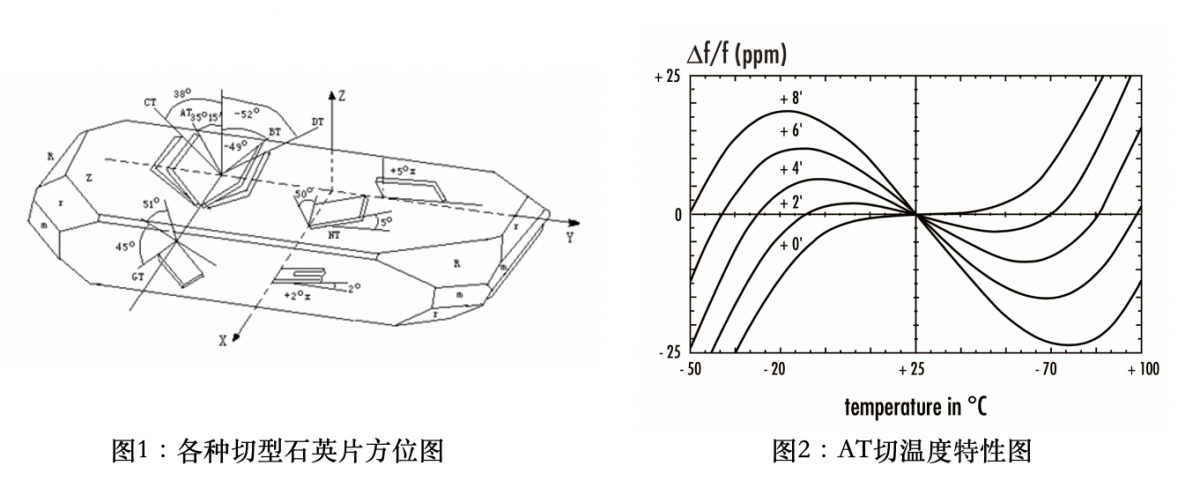

        石英晶體在電路中用作時間或者頻率基準源，堪稱設備心臟。決定著電子設備的性能穩定性。石英片的切角和石英諧振器有著密切的關系。AT切的切角為35°15' 是晶體諧振器里最常用的切型 （見圖1）。頻率和溫度是三次函數關系 （見圖2）。

        AT切割的溫度曲線相對平滑，適合制造溫補晶振(TCXO/KT系列）。寬溫范圍的頻率穩定性也相對較好。

        其中兩個缺點需要我們注意，我們也相應給出改進的方法：

• 較大的頻率熱過沖現象

  石英是一種各向異性晶體，它的各個方向熱導率也不一樣。當溫度升高時，頻率會有熱過沖，隨著時間的變化，頻率才會趨近于穩定點。當環境溫度突然降低，反方向的頻率過沖也會出現。熱過沖會讓晶體的短期頻率穩定差。所以應避免升降溫過快，采取減少晶片尺寸，充氣優于真空等措施。

• 幅頻效應較大

  振幅過大時，頻率會隨振幅的增大而劇增。當晶振開始供電時，激勵功率集中在兩電極間，形成不均勻的溫度場，因此產生較大的熱應力，而應力變化必然引起頻率變化。所以設計電路時應考慮避免過大激勵功率。

        KOAN晶振針對高端客戶應用領域，實驗室采用25℃和85℃（甚至125℃）高溫測試各項參數的穩定性變化來評價晶振性能；以及在恒溫85℃條件下，讓晶振工作，然后OFF一段時間后，測試頻率重現性。尤其汽車領域，采用高溫變化但不破壞性能的試驗方案，提高特殊領域產品的溫度穩定性。

以下是我們實驗結果中得到的AT切割實際溫度特性曲線圖。

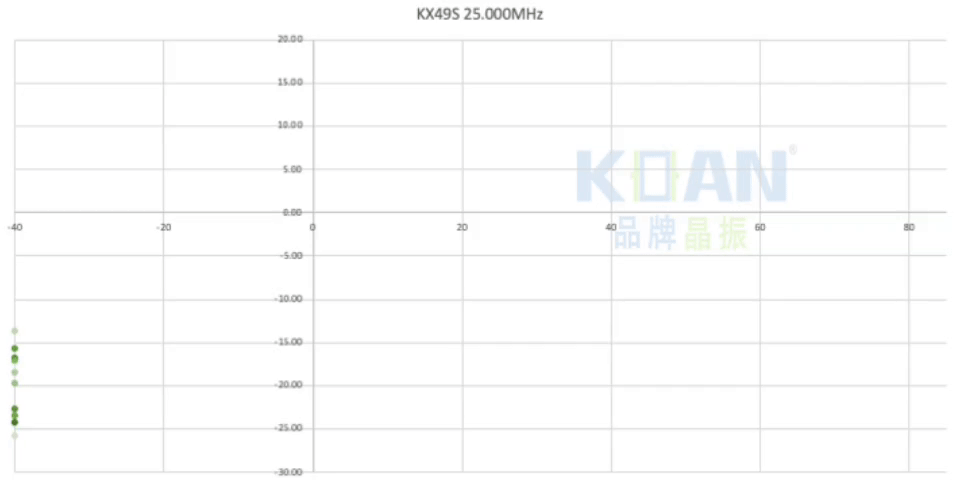

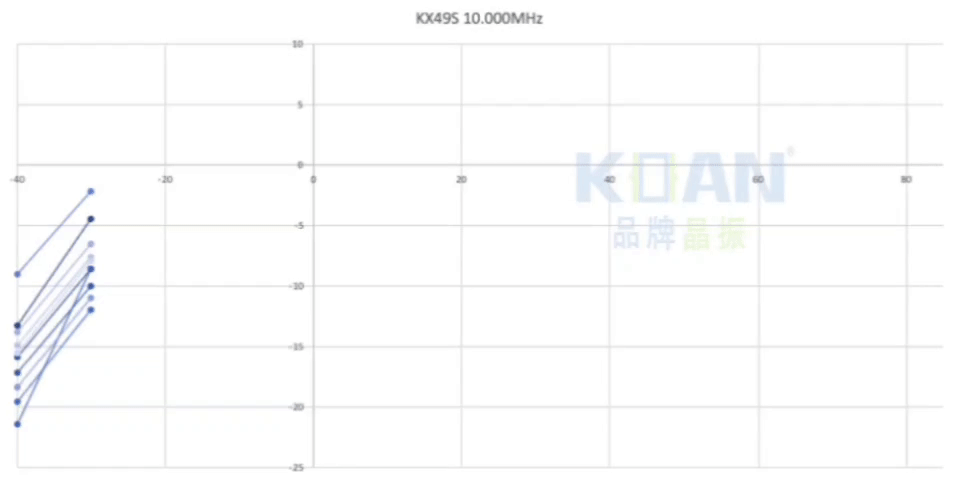

1. 晶體諧振器的直插DIP中我們用KX49S作為例子, 選取10.000MHz和25.000MHz兩個頻點繪制溫度特性曲線圖。

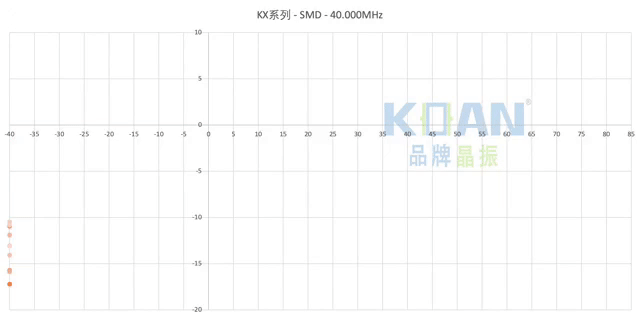

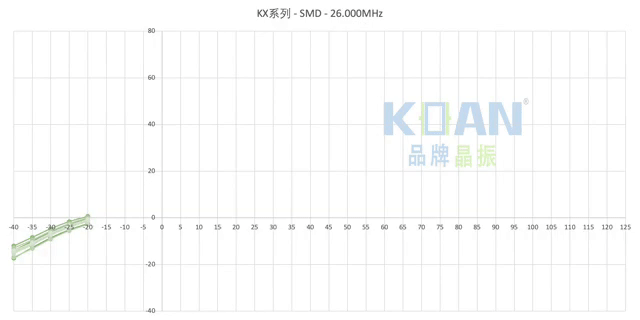

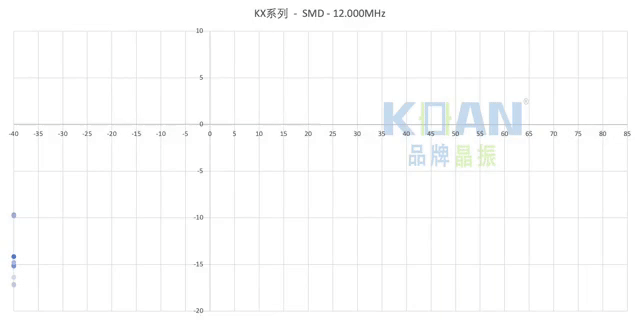

2. 晶體諧振器的貼片SMD類型中我們選取12.000MHz, 26.000MHz, 40.000MHz三個頻點繪制曲線圖。
