微控制單元(Microcontroller Unit; MCU),也叫做單片微型計算機(單片機)。MCU的產品規格書(例如:型號MC9S12XS128)引腳圖總能看到XTAL和EXTAL的身影。它們是單片機外部時鐘源的連接引腳。

一般單片機都含有內部時鐘源,但是僅使用內部振蕩電路會帶來以下弊端:
· 內部振蕩電路對外界干擾很敏感,容易受到外界環境溫度的影響。
· 穩定度低,如果對穩定度有需求,則需要外部晶體的加入。
· 內部振蕩器通常只有一個頻率。
MCU經過初始化后就可以加入外部時鐘源,以避免上述的問題。外部時鐘源可以選擇有源和無源兩種。

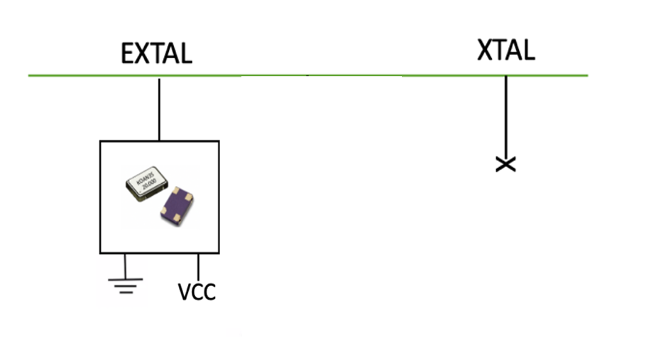

有源晶振指所有振蕩器系列。其成本較高,但輸出信號質量好,穩定度高,使用方便,不受外部電路影響,內部有獨立的起振芯片。供電后就可以直接工作。在連接單片機時只需要接EXTAL腳即可。

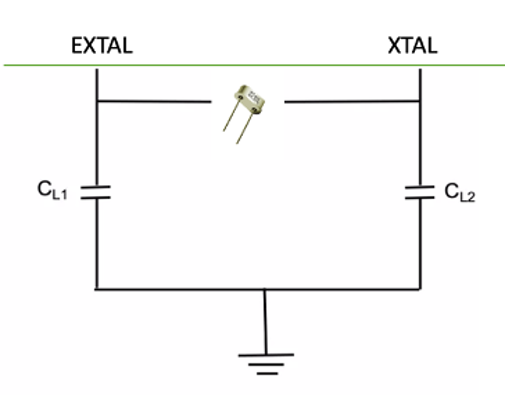

如何區分無源和有源晶振?無源晶振(諧振器)不需要直接連接供電電源,可以適應多種電壓,所以一般只有輸入端,輸出端。有源晶振(振蕩器)需要額定的供電電源,通常是四個引腳,一腳懸空,二腳接地,三腳接輸出,四腳接電壓,無需外部連接匹配電容即可工作。 更多精彩閱讀:《有源晶振引腳定義和接法》。
