晶振是不是半導體？-- 不是

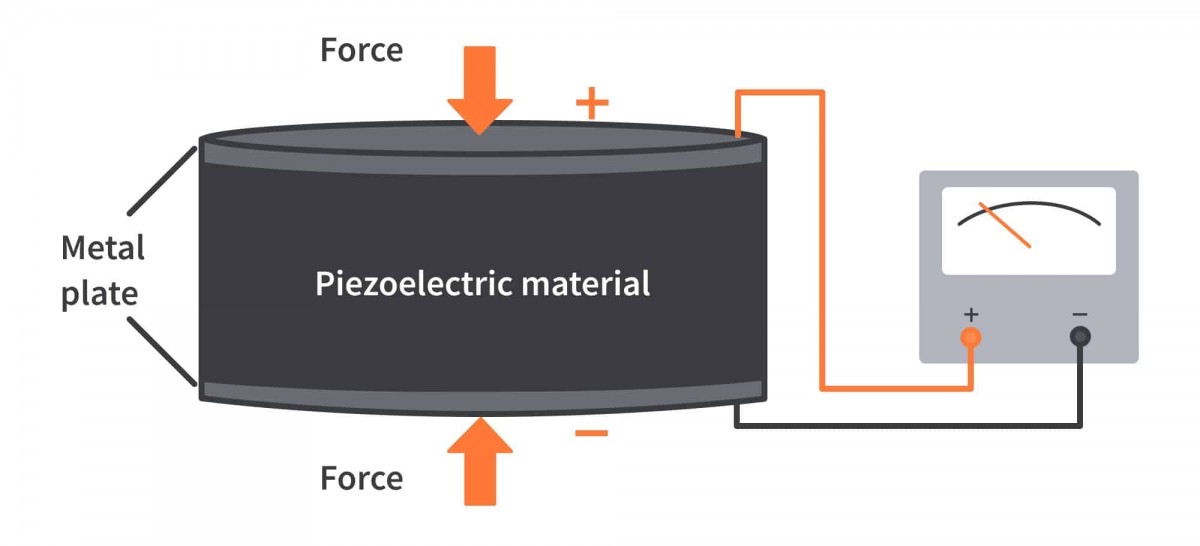

晶振不是半導體器件。它由二氧化硅（SiO?）構成，是一種絕緣材料，不依靠載流子的運動來導電。它能產生穩定頻率是因為壓電效應（Piezoelectric Effect）。

加電壓 → 晶體產生微小形變；
晶體形變 → 在兩端產生電荷。

晶片經過精準切割（例如AT-cut、SC-cut），石英晶片能在某個固定頻率點自然振動，形成極高穩定度的機械諧振。晶振不是導電的材料，而是一個依靠機械共振實現電信號振蕩的精密元件。

無源晶振有輸入輸出嗎？-- 沒有

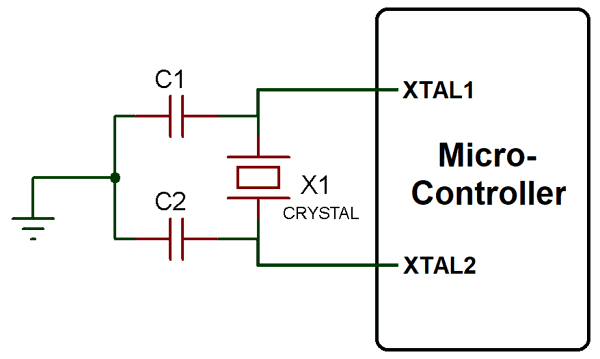

無源晶振本身沒有方向，也沒有輸入、輸出概念。電路圖上看到的XTAL1、XTAL2 其實是芯片內部振蕩器的兩個引腳，而非晶振自己的接口。

在MCU或通信芯片內部，存在一個反相放大器組成的振蕩器電路：

XTAL1：振蕩器輸入端，接收晶振反饋信號；
XTAL2：振蕩器輸出端，向晶振提供驅動信號。

晶振被接在這兩點之間，依靠它的高Q值諧振特性，讓系統形成穩定閉環，即Pierce振蕩器結構。無源晶振無法自行振蕩，它只是一個儲能諧振器。

要讓它持續運作，必須有外部電路提供滿足振蕩條件的能量與相位反饋：

放大器補償能量損耗，使環路增益>1；
滿足總相移為360°的相位條件。

有源晶振有輸入輸出嗎？-- 有

與無源晶振不同，有源晶振（如時鐘振蕩器、壓控晶振、溫補晶振、恒溫晶振）內部已經集成：無源晶體、放大器與振蕩電路、波形整形與驅動緩沖、溫度補償或恒溫控制。因此，有源晶振是有輸入、有輸出。

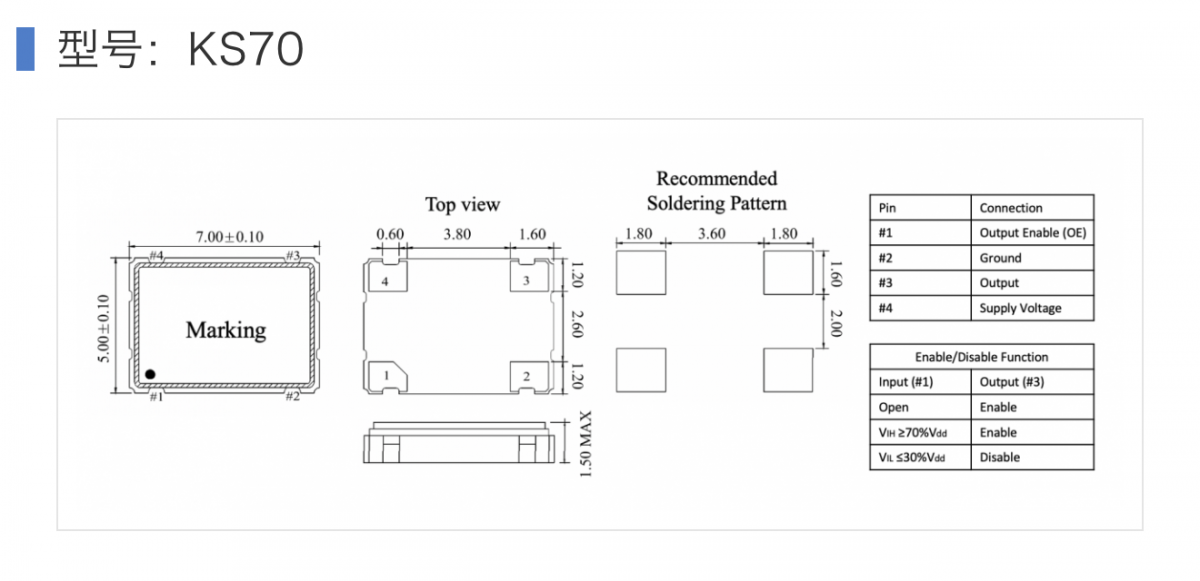

有源晶振的常見引腳包括：Vcc（電源輸入）、GND（接地）、CLK_OUT（時鐘輸出）、Enable / VC 控制引腳（可選）......

為什么MCU的晶振回路特別敏感？

XTAL1/XTAL2之間其實是一個極小振幅、極高阻抗的模擬信號環路，對外界干擾非常敏感。任何布線或電容差異都可能改變頻率或?qū)е虏黄鹫?。KOAN凱擎小妹認為在設計中應注意：

晶振應盡量靠近MCU放置；
減少走線和過孔，降低寄生參數；
電容匹配晶振規格，且接地路徑短而干凈；
避免高頻信號線及電源噪聲干擾該區域。

KOAN晶振

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。
