晶振測試 - S&A280B抖動測試項

發布時間：2024-09-21 閱讀次數：1247次

晶體振蕩器的測試設備S&A280B主要用于測量晶振的頻率、等效電阻和諧振頻率等關鍵參數評估晶振的性能和可靠性。

在S&A280B中的測試參數設置中，有12個與信號抖動相關的參數，用于評估不同條件下的信號抖動特性。KOAN晶振凱擎小妹詳細介紹一下這12個參數：

英文全稱	參數	參數@電壓
Jitter Cycle-to-Cycle Peak-to-Peak	JCCPP	JCCPP@V
Jitter Cycle-to-Cycle RMS	JCCRMS	JCCRMS@V
Jitter Period Peak-to-Peak	JPPP	JPPP@V
Jitter Period RMS	JPRMS	JPRMS@V
Jitter Total Peak-to-Peak	JTRPP	JTRPP@V
Jitter Total RMS	JTRRMS	JTRRMS@V

1. JCCPP(@V): JCCPP指周期抖動的峰峰值，即兩個連續周期之間的最大抖動范圍，測量方式為計算最大與最小抖動值之差。JCCPP@V表示在指定電壓(如 Vcc/Vco/啟動電壓)下測得的該值。

2. JCCRMS(@V): JCCRMS是周期抖動的均方根值，即周期抖動的標準偏差，通過計算連續周期之間的抖動均方根值得出。JCCRMS@V代表在指定電壓下的該均方根值。

3. JPPP(@V): JPPP表示整體抖動的峰峰值，通過測量整個信號的最大和最小抖動值之差來確定。JPPP@V 則是在指定電壓下的整體抖動峰峰值。

4. JPRMS(@V): JPRMS是整體抖動的均方根值，通過計算整個信號的抖動均方根值得出。JPRMS@V 代表在指定電壓下的整體抖動均方根值。

5. JTRPP(@V): JTRPP為總抖動的峰峰值，包括周期性和隨機抖動，測量方法同樣為計算信號中最大和最小抖動值之差。JTRPP@V 表示在特定電壓下的總抖動峰峰值。

6. JTRRMS(@V): JTRRMS是總抖動的均方根值，包含所有類型抖動，通過計算信號中的均方根抖動值得出。JTRRMS@V 表示在指定電壓下的總抖動均方根值。

KOAN晶振

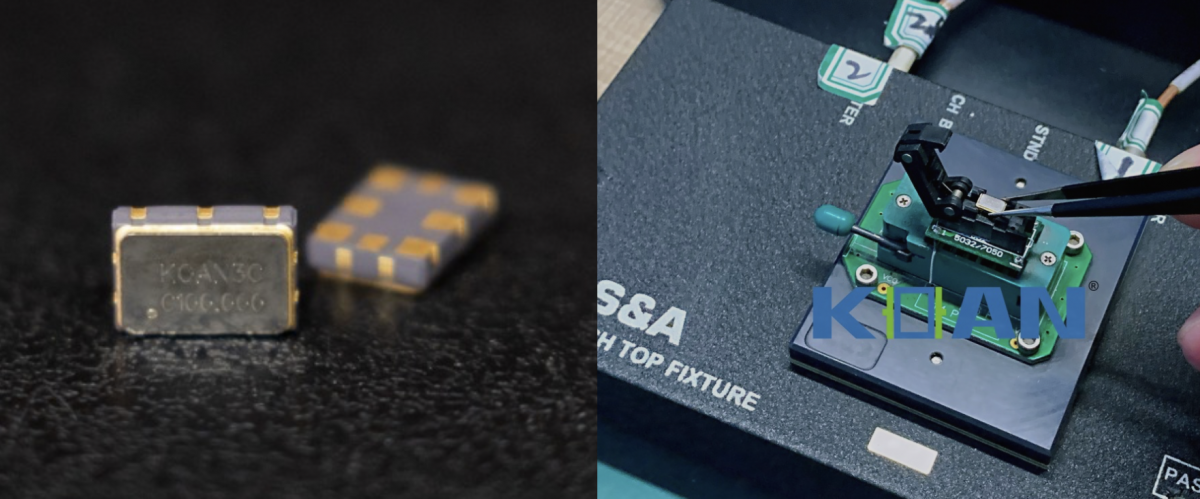

我們配備了E5052B高精度信號和頻率分析儀，廣泛用于抖動分析和時域測量。E5052B能夠在時間域和頻域全面分析抖動，測量周期性和隨機抖動，并通過頻譜分析觀察抖動分量及頻率特性，提供峰峰值和均方根值的詳細數據。此外，我們還擁有S&A280B、S&A250B測試儀器、高低溫箱及抗沖擊試驗設備，能夠測試晶振在溫度、負載和功率電壓變化條件下的頻率穩定性。
