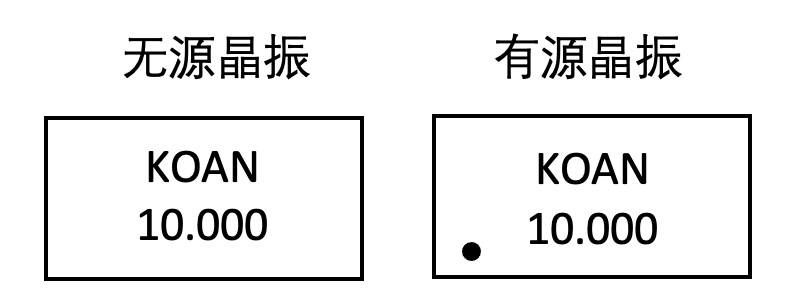

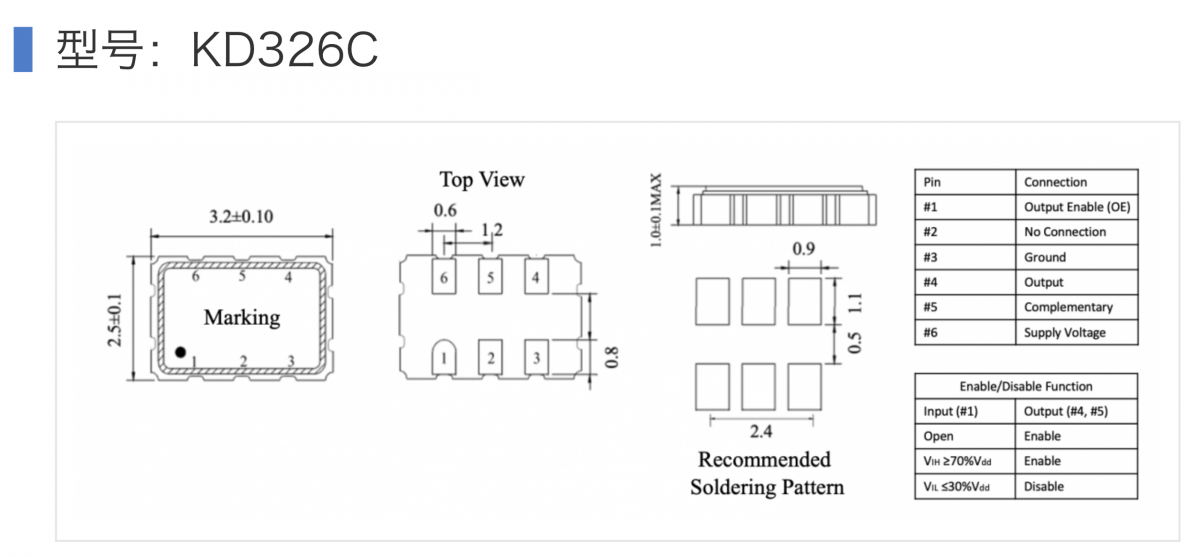

晶振的規格書通常會提供引腳定義和測試電路圖，用于判斷晶振的連接方法。KD326C為例：引腳#3是接地、GND引腳，為負極；引腳#6是電源引腳，為正極。

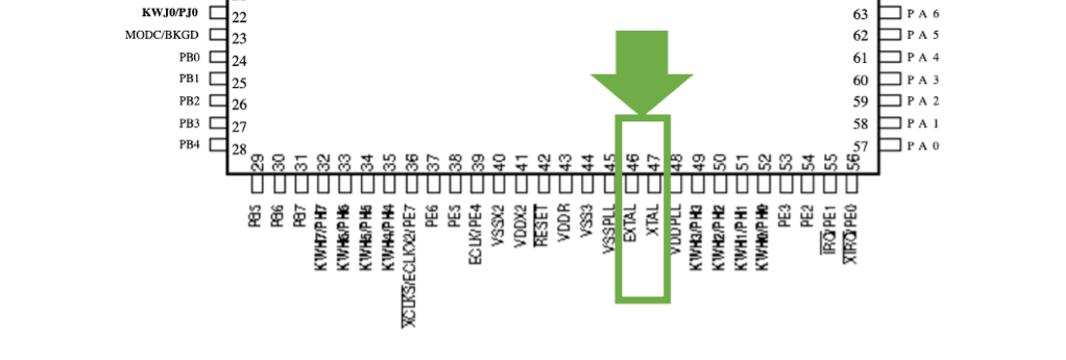

即使晶振沒有明確的標識，您也可以通過觀察電路板晶振的引腳布局來確定輸入和輸出端。一般來說，晶振的輸入端可能會連接到設備的主板或其他電路中，而輸出端通常會連接到微控制器或其他芯片的時鐘輸入引腳。MCU的產品規格書（例如型號MC9S12XS128）引腳圖總能看到XTAL和EXTAL的身影。標記處是單片機外部時鐘源的連接引腳。詳情：《單片機外部晶振 - XTAL和EXTAL引腳》

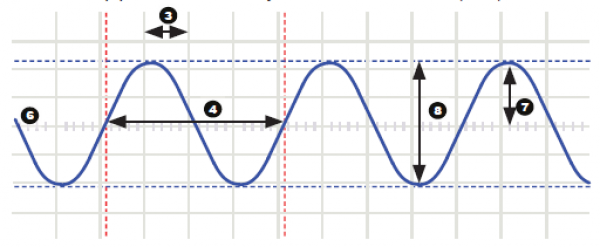

使用示波器連接晶振的兩個引腳，并觀察波形可以幫助確定輸入和輸出端口。 當晶振工作正常時，其輸出端（連接到電路中的輸入端）會產生穩定的振蕩信號。另一個端口可能沒有穩定的信號，但可能會有一些高阻抗的波形，表示其為輸出端口。
