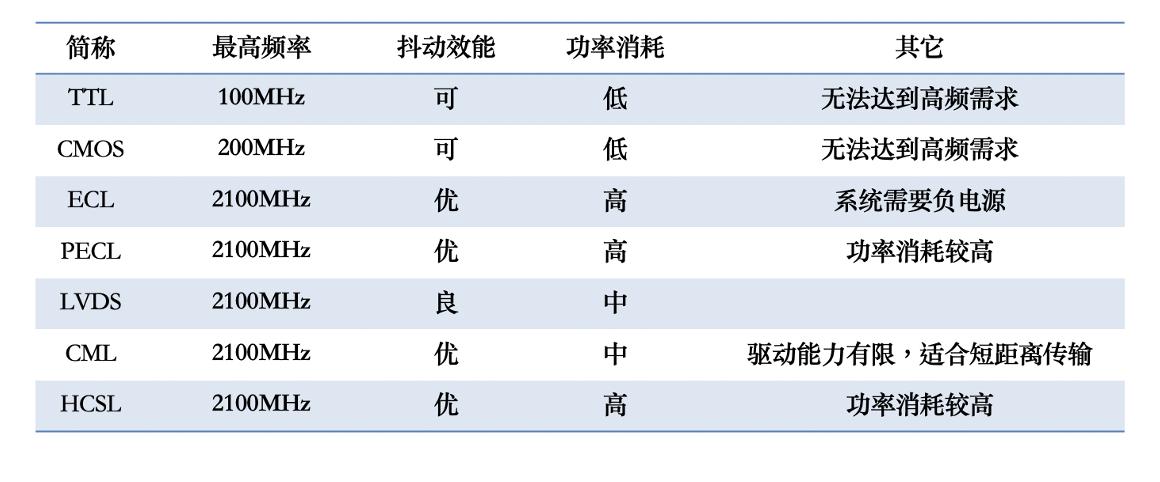

晶振的輸出波形為單端輸出(Sine/Clipped Sine, CMOS/TTL) 和差分輸出(LVPECL, LVDS, HCSL)。差分輸出可以滿足高速數據傳輸，應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。

波形的上升和下降時間是有源晶振的一個主要電氣參數，單位為ns。

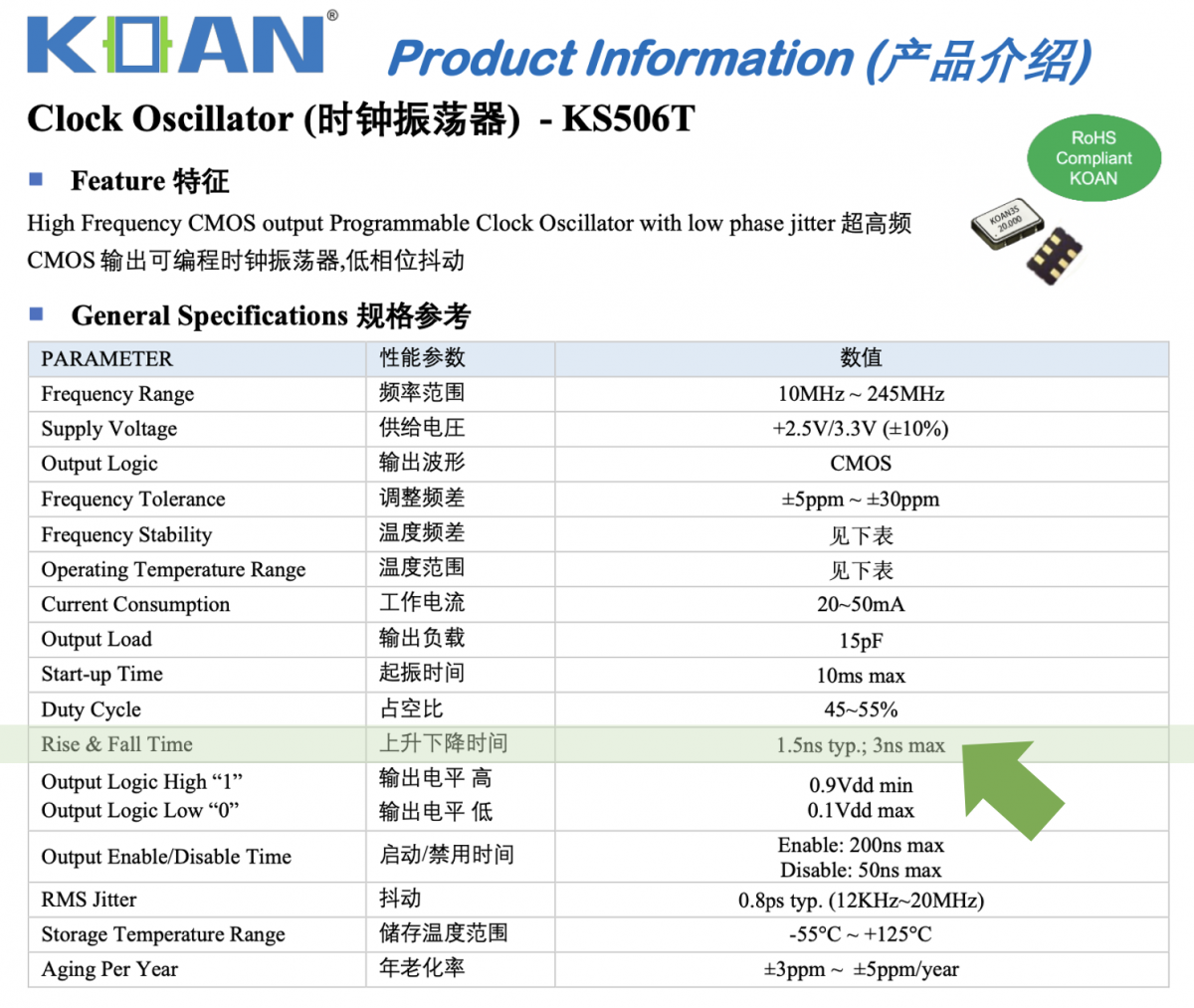

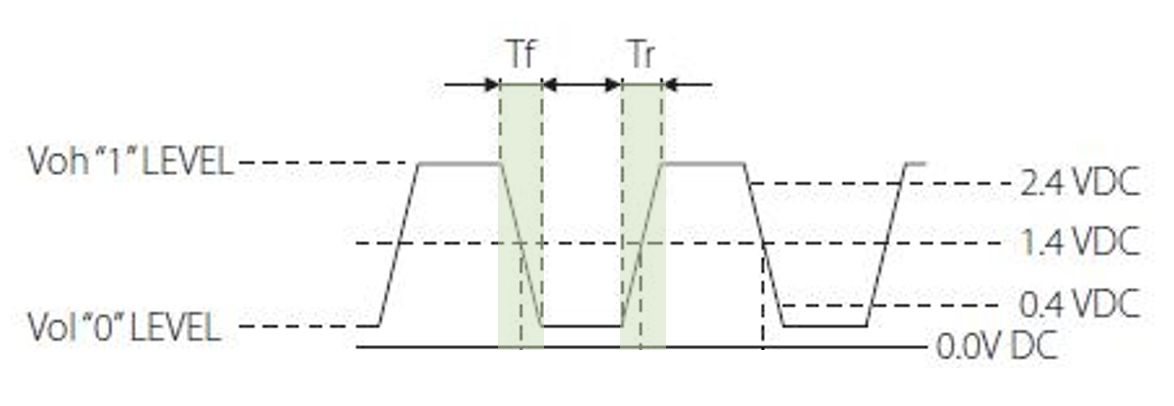

從CMOS輸出的波形圖來看，上升時間(Tr)指的從波形的10%處上升到波形的90%處所需要的時間(也有從20%處上升到80%的時間進行計算的)。下降時間(Tf)指的是從高值到低值所需要的時間。KOAN有源晶振的規格書中(KS506T為例)可以看到上升下降時間的范圍值。具體電性能參數需要通過S&A280B進行測量。
