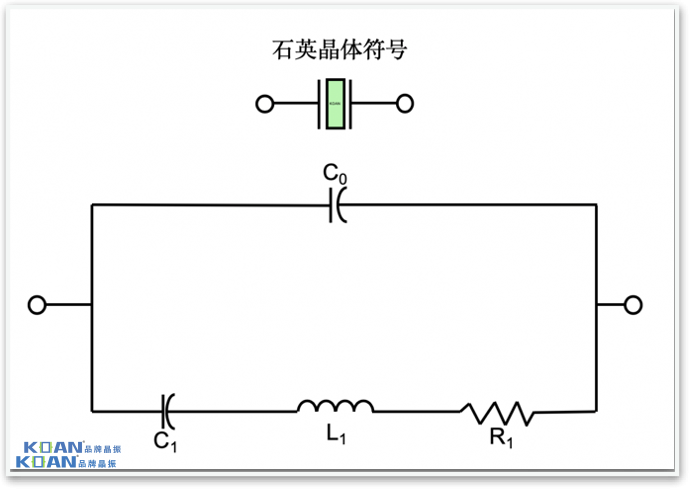

等效電路圖：

石英晶體的壓電諧振現象可以用等效電路來模擬。等效電路包括靜態電容C0，動態電容C1,諧振電阻R1,以及動態電感L1。晶體兩引腳之間的電容為靜態電容C0。在不考慮C0時，諧振電阻RR近似等于晶體的動態電阻R1和等效串聯電阻ESR。

RR,R1,ESR概念解釋：

RR: 晶振諧振電阻, 又被叫為晶振內阻/晶振電阻，是晶振本身的電阻 值。大小值取決于晶體內部摩擦、電極、支架等機械性振動時的損失，以及周圍環境條件等的影響損失。

R1: 表示晶體在固有諧振頻率下的等效阻抗，與Q值成反比。Q值是由生長的水晶料品質決定的。

ESR: 等效串聯電阻，表示能耗。與Q值成反比，Q值越高，固有頻率則越穩定。

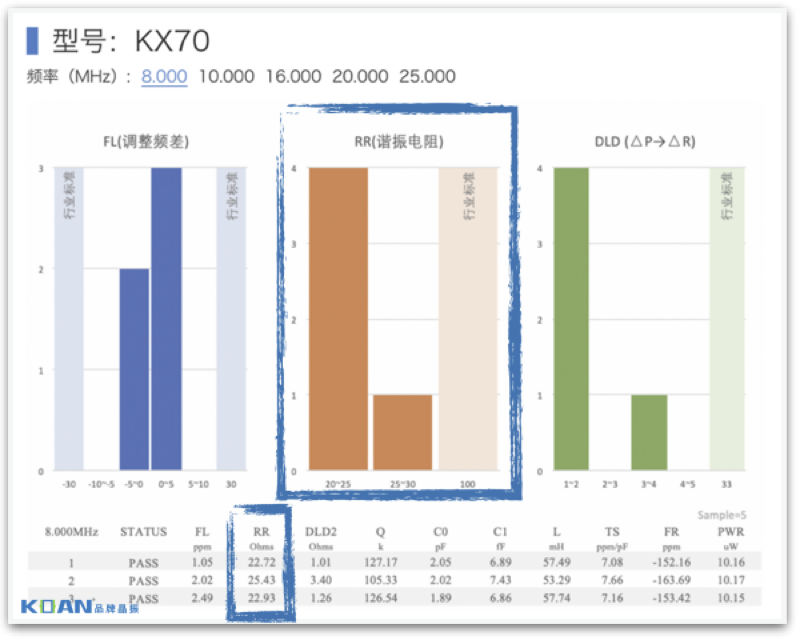

晶振諧振電阻過大，會怎么樣：

目前市場朝著小型化發展，諧振電阻RR也會增大，負載電容CL會降低。RR大，起振需要的功耗大，激勵電平不變，內阻過大會造成起振困難。
