濾波器是無線通信的重要元器件，目的是讓需要的信號通過，把不需要的信號排除在外。濾波器與晶振一樣，都有有源和無源之分。

- 有源器件：在工作時，需要依賴于額定的工作電源來控制或調節信號。

- 無源器件：在工作時，不需要單獨提供外部電源來工作，只需要有電流通過即可工作。

有源濾波器

>>>> 組成

有源濾波器使用放大元件，即運算放大器。通過晶閘管控制，當有諧波產生時，會產生大小相等，方向相反的電流來抵消諧波電流。

>>>> 優勢

有源濾波器輸入阻抗高，輸出阻抗低。濾波器會因?yàn)榉糯箅娐范a(chǎn)生噪聲。工程師可以通過低噪聲放大器和電路設計，使得噪聲最小化。有源濾波器多用于小電流。

>>>> 應用

有源濾波器由于成本較高，多用于容量較小的需求，例如：醫療，儀器設備、實驗室、通訊等。

無源濾波器

>>>> 組成

無源濾波器是一種不使用放大元件(晶體管、運算放大器等組成)的濾波器，均由無源元件組成(電阻器、電容器和電感器)

>>>> 優勢

無源濾波器沒有有源組件，所以不需要外部電源。由于不受運算放大器帶寬的限制，可以在非常高的頻率下正常工作。另外，無源濾波器可以處理更大的電流，因此產生較少的噪聲(來源于電阻的熱噪聲)。這種噪聲可以根據電路的設計而減少。

>>>> 應用

無源濾波器多用于容量需求較大的行業。例如：鋼廠、風電、天然氣行業、鋼鐵與冶金行業等。

>>>> 參數

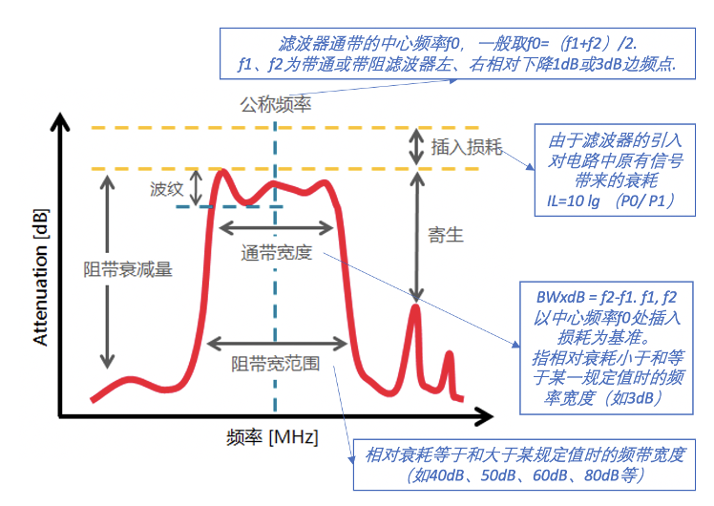

晶體濾波器的主要參數為中心頻率，通帶寬度，插入損耗，帶內波動，阻帶寬度，阻帶損耗，紋波，截止頻率，帶內駐波比，阻帶抑制度，延遲，帶內相位線性度。

>>>> 凱擎小妹推薦

隨著元器件小型化的發展趨勢，單片石英晶體濾波器將幾個“極點”整合到單個石英晶片上，通常叫做M.C.F(Monolithic Crytal Filter)。

KOAN無源濾波器，有直插和貼片兩種封裝：

• K49T：49T直插, 常用頻率 10.7MHz

• KU1/KU5：UM-1/UM-5直插, 常用頻率 21.4MHz，45.0MHz

• KQ：SMD7050貼片系列, 分為 2 poles 和 4 poles, 常用頻率21.4MHz, 21.7MHz, 38.85MHz, 44.85MHz, 45MHz, 46.35MHz, 49.95MHz, 50.85MHz, 51.65MHz, 58.05MHz

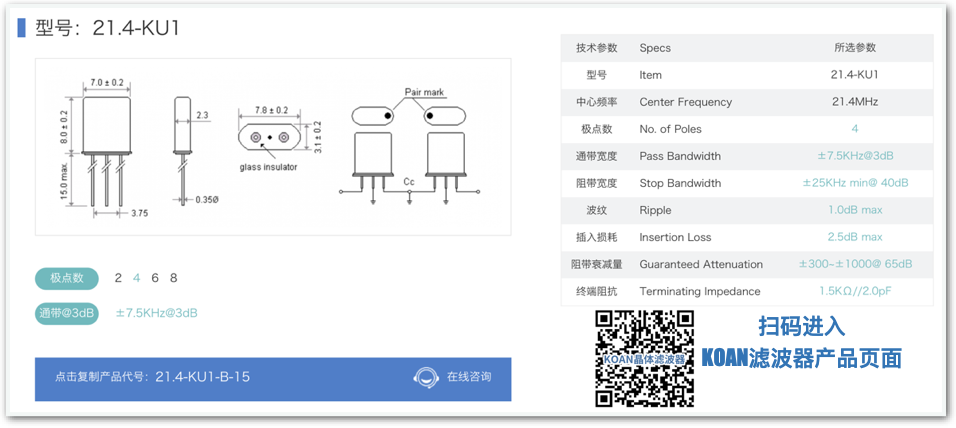

掃碼進入KOAN濾波器產品頁面，左側選擇極點以及通帶值，即可查看右側具體參數：
