發布時間：2020-05-30 閱讀次數：1948次

我們在購買振蕩器或者查看產品規格書時會出現 ‘輸出波形’ 這個參數。普遍的輸出模式有CMOS, TTL, LVDS, HCSL, Sine Wave等。那這些輸出都有什么特性，又有什么優缺點呢？下面，我將帶著大家了解一下各種輸出模式吧。

KOAN晶振家族中的輸出波形普遍分為方波Square Wave和正弦波Sine Wave兩類。其中方波有非差分和差分的選擇；正弦波分類準正弦波和削峰正弦波的選擇。

? 方波Square Wave

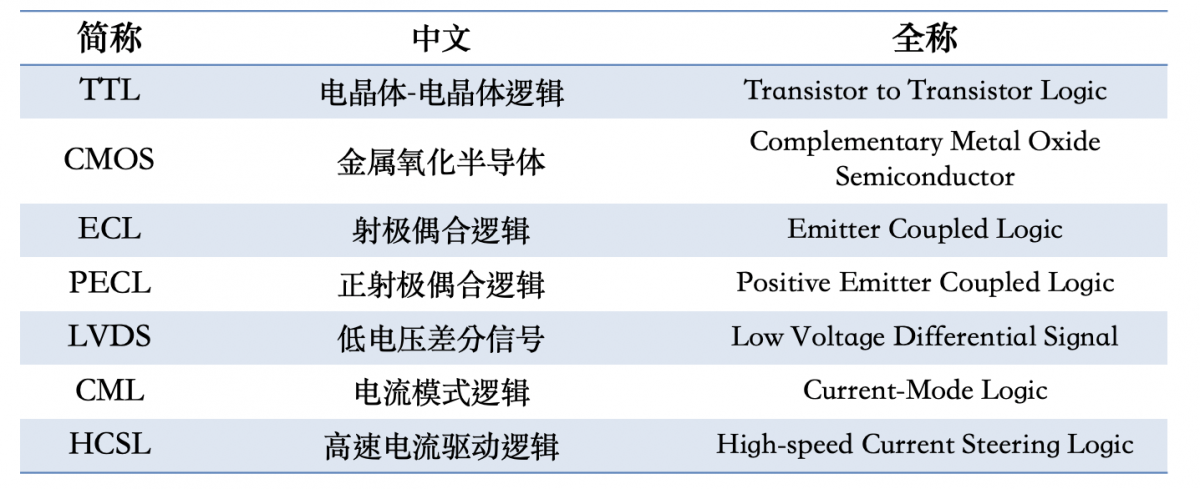

方波的輸出功率大，驅動能力強，但是諧波分量豐富。主要應用在數字通信系統時鐘上，用來驅動計數電路。下面列出來屬于方波類別的波形，見表1：

非差分波 Non-Differential Wave:
TTL/CMOS：功耗低，傳送時間慢，電壓控制器件。CMOS噪聲容限比TTL大，輸入阻抗比TTL大。
差分波 Differential Wave:
(P)ECL是高速領域內一個非常重要的邏輯電路。它電路速度快，驅動能力小，噪聲小，高頻。但是功耗大，不同的電平不能驅動。廣泛應用于高速計算機，數字通信系統，雷達，測量儀器，頻率合成器等。
LVDS為低電壓差分信號; HCSL為高速電流驅動邏輯。

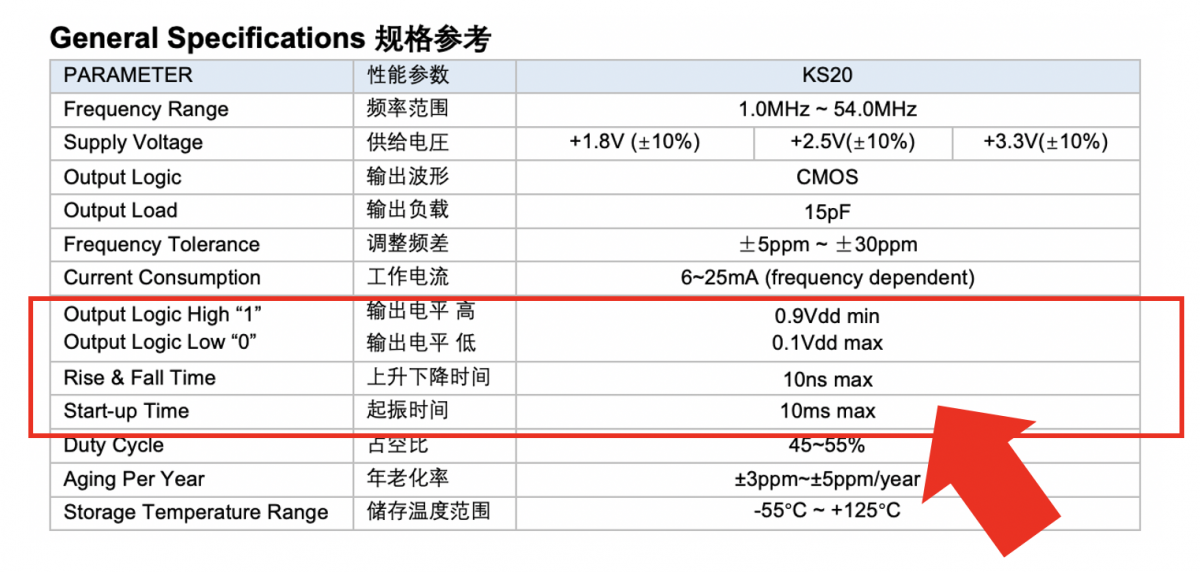

以KS20的參數規格為例，方波的主要參數有輸出電平，占空比，上升下降時間：

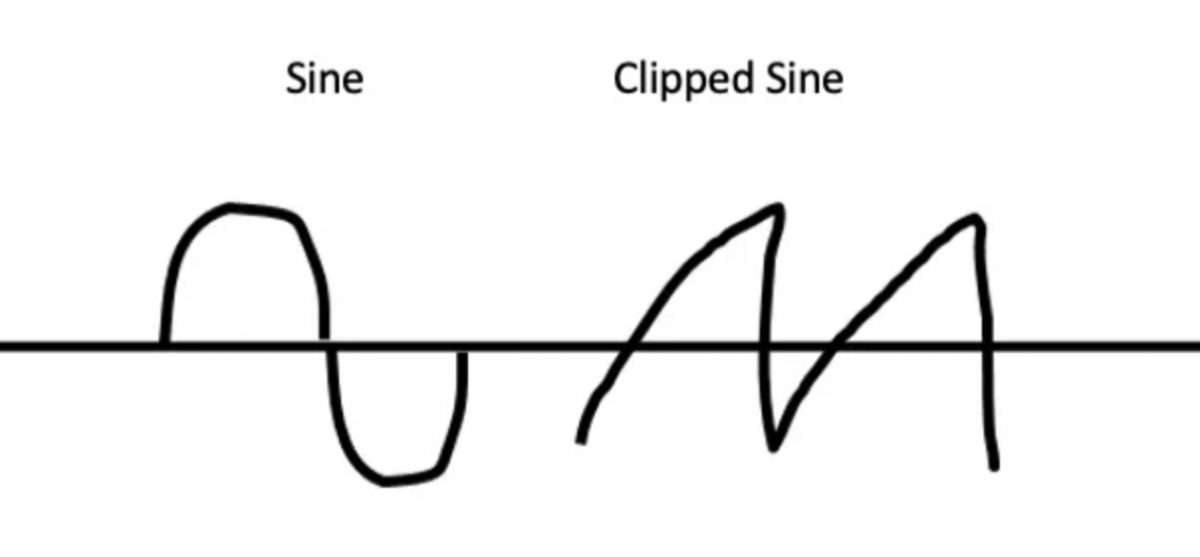

? 正弦波Sine Wave

正弦波的功率不如方波，但是其諧波分量小。

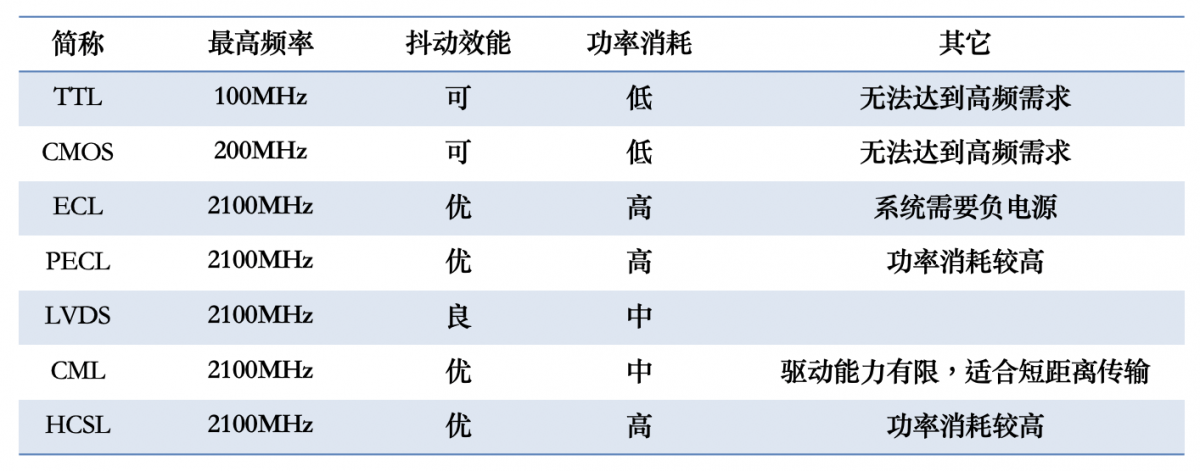

常見信號波性能比較如表2：
