為了滿足諧振條件讓晶振起振正常工作，無源晶振電路還需要兩個電容。其電路設計可以參考皮爾斯振蕩器電路。

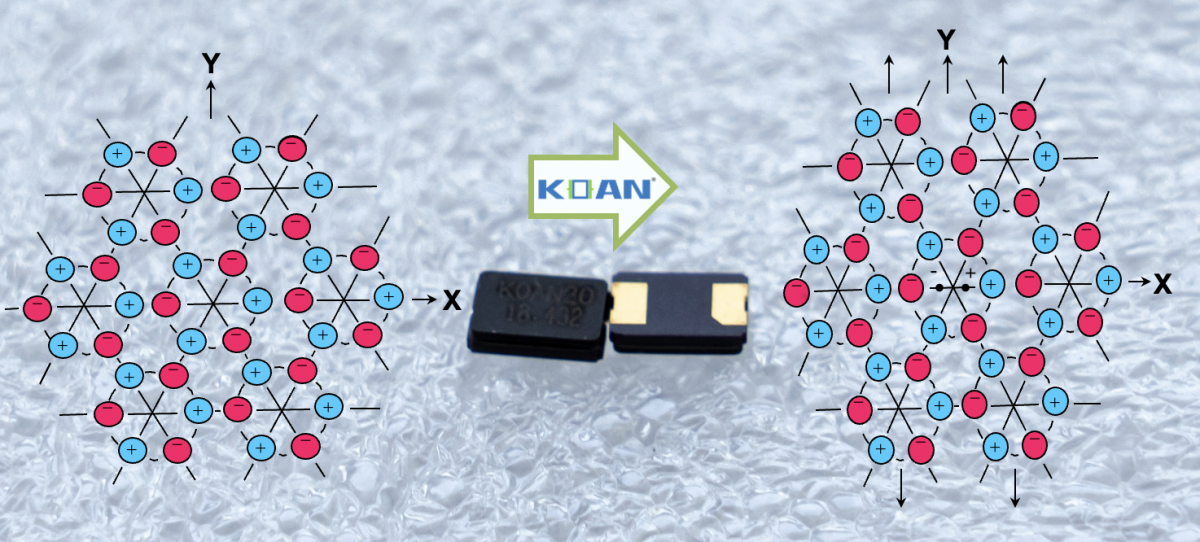

石英晶體的化學式為二氧化硅。當石英晶體受到壓力，表面會產生電荷。對晶片兩端的電極施加電壓時，晶體會產生機械變形。這被稱為壓電效應。更多：《無源晶振工作原理》
配圖為陶瓷面諧振器: KX502
更多：《陶瓷晶振和石英晶振的區別》
皮爾斯電路是射極接地的并聯振蕩電路；皮爾斯振蕩器Pierce Oscillator是晶體X1兩端的引腳和單片機內部的放大器(Amp)，再匹配電容C1和C2，以及電路Rf和Rd組成的。皮爾斯振蕩器電路工作有效且穩定。更多：《皮爾斯振蕩電路設計和晶振選型》
每個晶體的負載電容值是已知的。如果MCU寫明需要特定負載電容的諧振器，用戶仍需要精準匹配外部電容使其正常工作，否則可能會導致不起振。32.768kHz晶體常用的負載電容有6，7，9，12.5pF。MHz晶體常見的有8，9，12，15，18，20pF。根據負載電容選擇匹配電容C1和C2：
雜散電容Cstray的值一般為4~6pF，大小值取決于電路的走線布局，處理器的引腳電容等。通常匹配電容相等：
3. 無源晶振出現問題的可能性較大。原因可以從參數，振蕩電路匹配，焊接等方面入手，更多《無源晶振不起振的原因和建議》
