石英晶體在設備中用作時間或者頻率的基準源。石英晶體諧振器可以當做一個機械振動系統。機械振動系統和電路是“等效”的。

機械振動

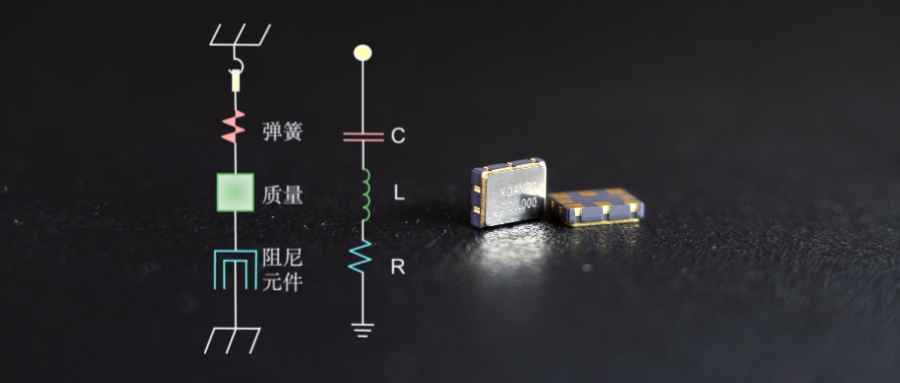

如上圖，質量-彈簧-阻尼元件可依次對應電感-電容-電阻。另外，驅動力對應電壓；質量的位移對應電容上的電荷；速度對應電流。

• 晶體的振蕩能力(Spring)相當于串聯電容C1;

• 振動質量(Mass)相當于串聯動態電感L1;


• 機械損耗(Dashpot)相當于諧振電阻R1。

等效電路

• C1: 動態電容由石英的硬度，電極面積，以及晶片的厚度和形狀決定的。C1與晶片電極面積(晶體體積)和頻率成正比。


• L1：晶體的動態電感由石英的機械質量決定，與晶振的頻率大小成反比：厚且大的石英晶片震動頻率低；薄而小的晶片震動頻率高。


• R1：該電阻表示晶體在固有諧振頻率下的等效阻抗，與Q值成反比?！?/span>石英晶體的品質因數Q值》


• C0：晶體兩引腳之間的電容為靜態電容C0。以水晶為介質，由兩個金屬電極形成的電容，和晶片電極面積(或晶體體積）大小和頻率大小正比。

• FL，DLD2，F(xiàn)R,TS…更多參數解讀：《一篇文章讀懂KOAN晶振測試報告》

2. 無源晶振的電容匹配: 無源晶振的穩定度很大程度取決于用戶對外部電路的匹配。更多：《無源晶振的電容匹配》
